Installation de panneaux solaires 7,36 kWc en autoconsommation avec onduleur Huawei, optimiseurs et batterie virtuelle à Fenouillet (31)

Cette réalisation montre comment une installation de panneaux solaires bien dimensionnée peut produire une électricité locale, réduire les achats réseau et valoriser une toiture résidentielle. Courant Solaire présente un chantier technique avec modules DMEGC, onduleur Huawei et batterie virtuelle Urban Solar.

Une installation photovoltaïque résidentielle de 7,36 kWc

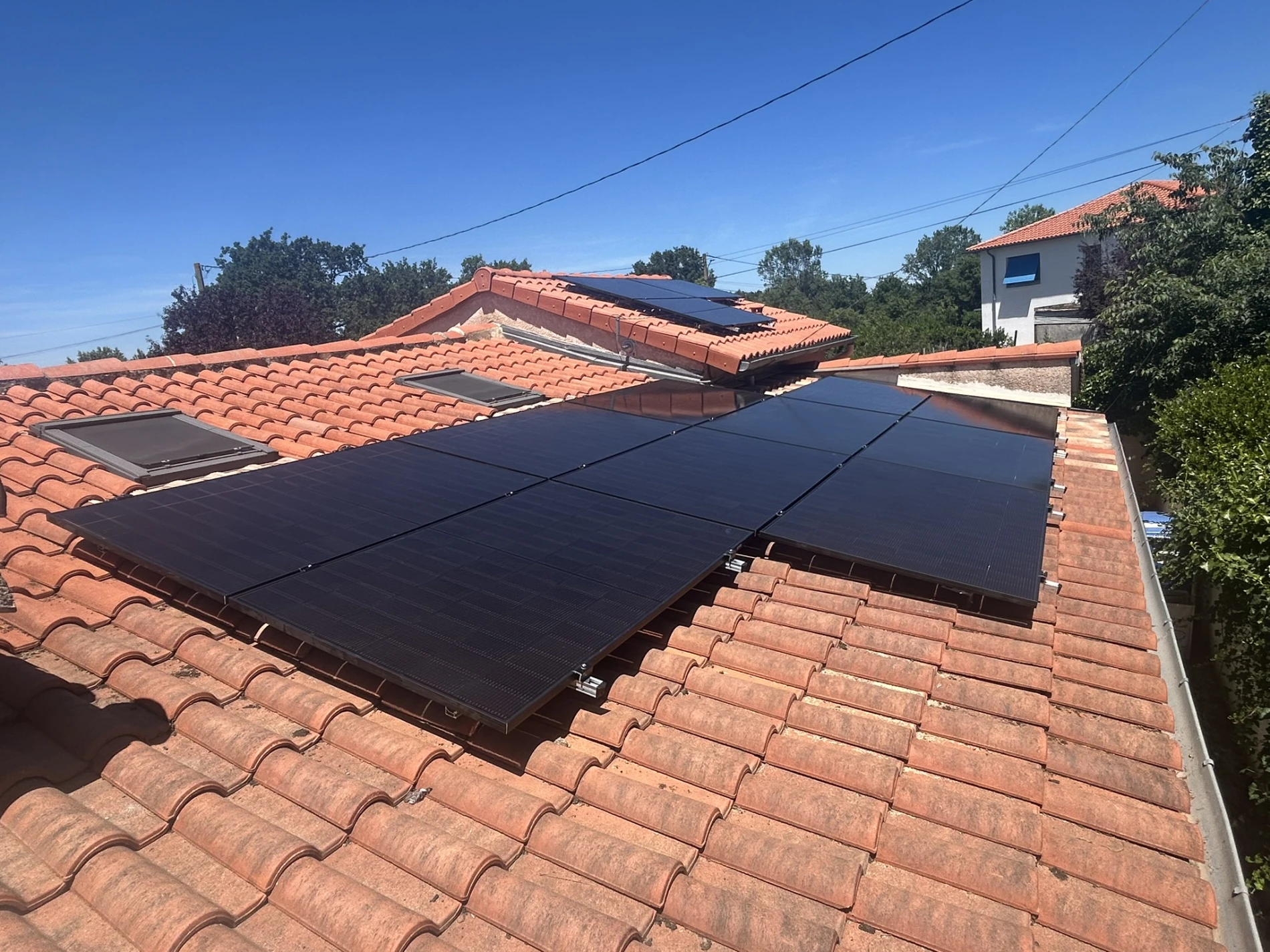

Le projet repose sur une centrale photovoltaïque de 7,36 kWc, posée sur une toiture en tuiles à Fenouillet. Les photos du chantier montrent une implantation répartie sur plusieurs zones de toiture. Cette configuration permet d’exploiter les pans disponibles tout en tenant compte des obstacles visibles, comme les fenêtres de toit, les lignes de faîtage, les rives et les zones de passage nécessaires à la pose.

L’installation a été conçue pour un usage en autoconsommation solaire avec batterie virtuelle Urban Solar. L’électricité produite est consommée directement par le logement lorsque les besoins coïncident avec la production solaire. Le surplus peut être valorisé via le service de stockage virtuel prévu dans le projet.

Courant Solaire intervient depuis Vacquiers sur les départements de la Haute-Garonne, du Tarn et du Tarn-et-Garonne. L’entreprise accompagne les particuliers sur l’étude technique, le choix du matériel, les démarches administratives, le raccordement et la mise en service.

Matériel installé sur la toiture tuiles

Panneaux DMEGC, onduleur Huawei et optimiseurs

Cette installation de panneaux solaires 7,36 kWc en autoconsommation avec onduleur Huawei, optimiseurs et batterie virtuelle s’appuie sur des équipements adaptés à une maison raccordée en monophasé.

• 16 panneaux solaires DMEGC 460 Wc Type N
• Puissance totale installée : 7,36 kWc
• Technologie : module monocristallin Type N
• Puissance unitaire : 460 Wc
• Pose sur toiture : surimposition sur tuiles
• Onduleur : Huawei SUN2000-6K-LB0
• Optimisation : 16 optimiseurs Huawei SUN2000-450W-P
• Mode de valorisation : autoconsommation avec batterie virtuelle Urban Solar
• Raccordement : monophasé

Le système comprend un onduleur Huawei SUN2000-6K-LB0. Cet onduleur monophasé de 6 kW intègre un contrôleur d’énergie intelligent. Il dispose de 2 trackers MPPT, avec une entrée par tracker, une plage d’entrée de 40 à 560 V DC et une tension maximale de 600 V DC.

Le devis prévoit aussi 16 optimiseurs Huawei SUN2000-450W-P. Leur rôle consiste à optimiser le fonctionnement panneau par panneau. Cette solution est pertinente lorsque la toiture comporte plusieurs zones de pose, des orientations différentes ou des risques de masques ponctuels.

Pose en surimposition sur toiture tuiles

Le système de fixation sélectionné est un système K2 pour toiture tuiles, composé de rails aluminium et de crochets CrossHook. La pose en surimposition conserve la couverture existante et place les modules au-dessus des tuiles.

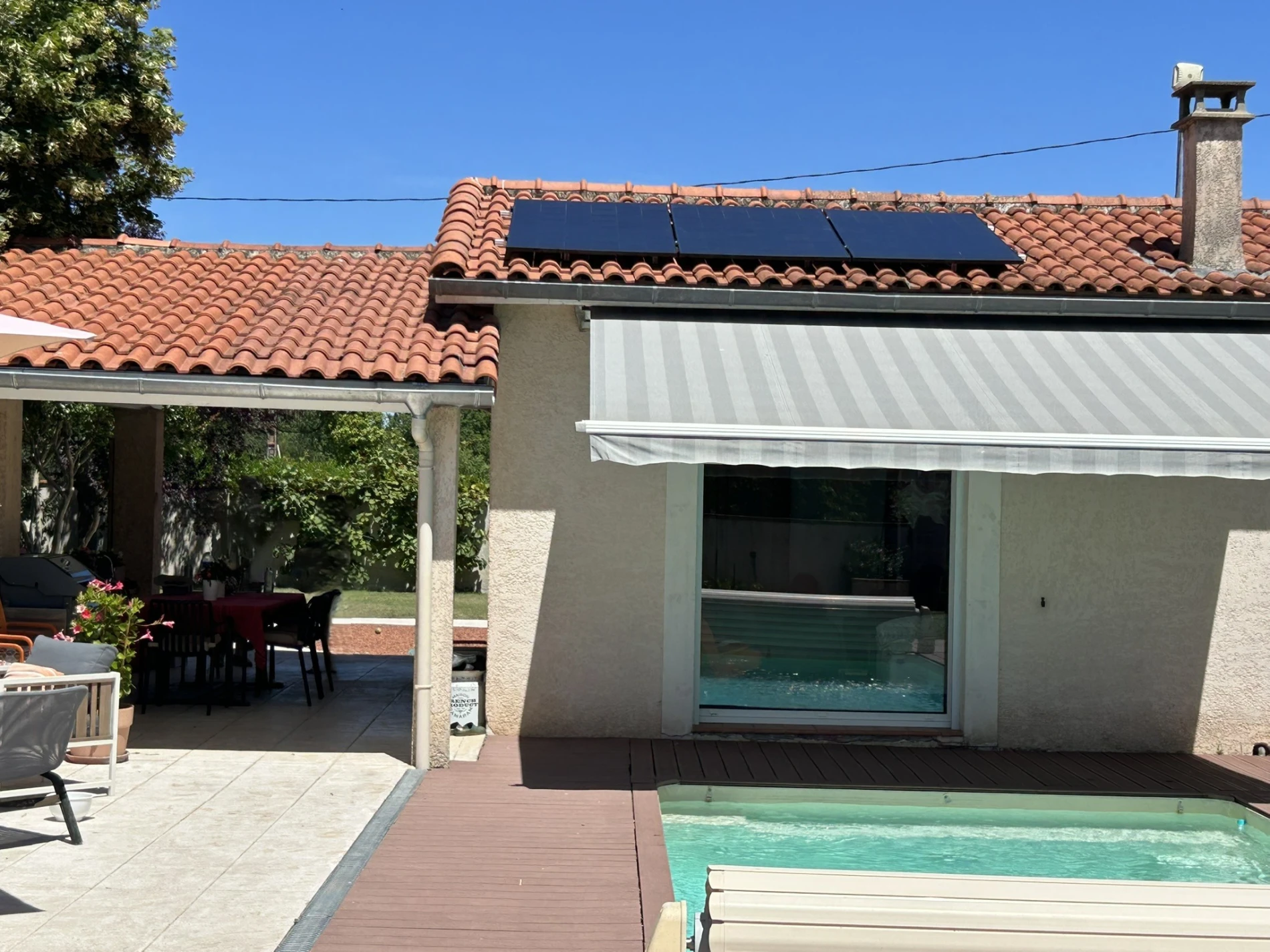

Les photos montrent des panneaux noirs intégrés de manière sobre sur une toiture traditionnelle. La pose respecte les contraintes du bâti : distance aux bords, accès aux fenêtres de toit, passage des câbles, alignement des champs photovoltaïques et intégration visuelle depuis le jardin.

Pour découvrir d’autres chantiers locaux, consultez les réalisations photovoltaïques Courant Solaire.

Local technique et protections électriques

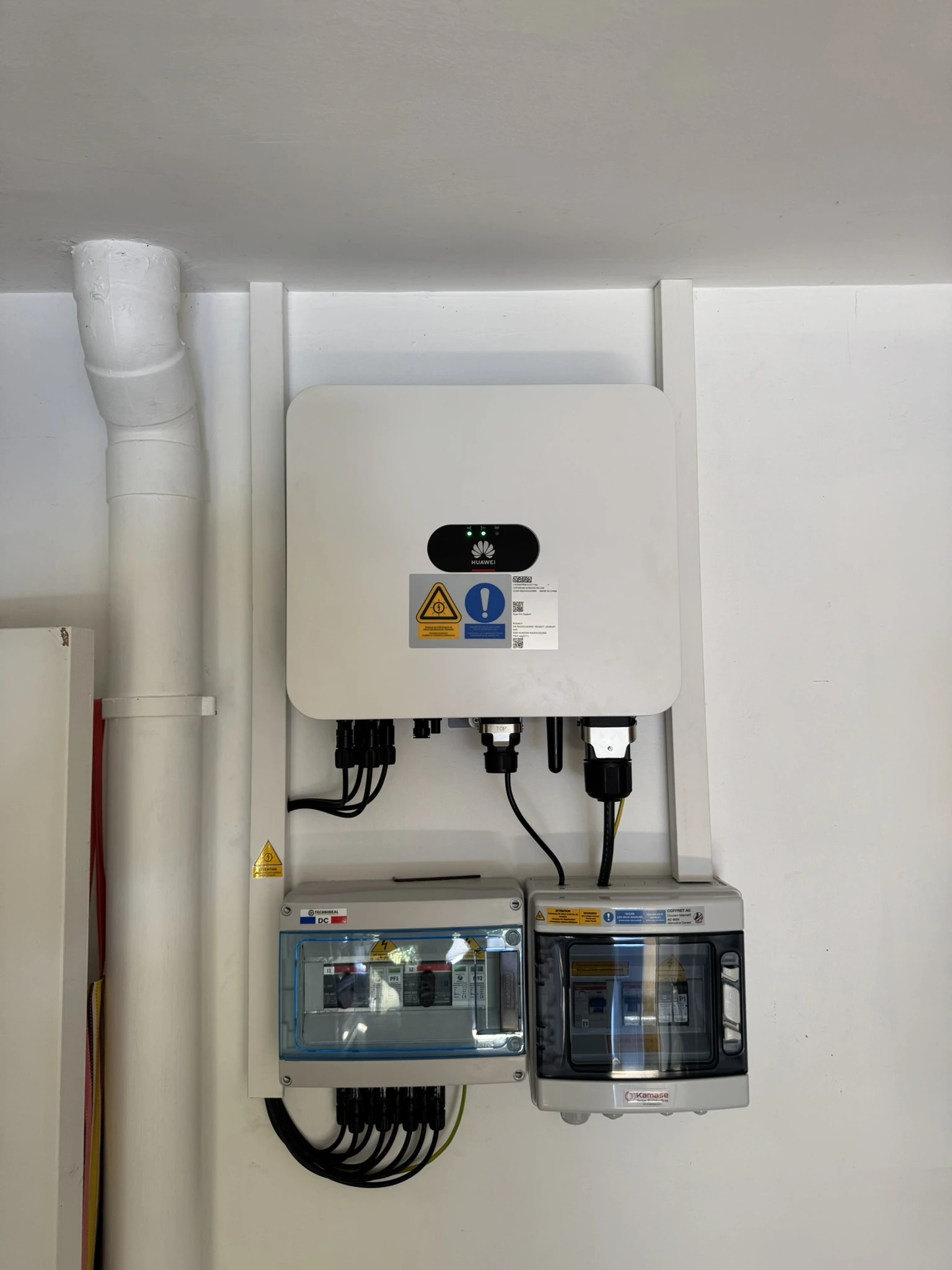

Le local technique visible sur les images regroupe l’onduleur Huawei, le coffret de protection DC, le coffret AC et les liaisons électriques. Cette organisation facilite la lecture de l’installation, les contrôles, la maintenance et le suivi de production.

Les protections prévues dans le projet comprennent :

• Coffret AC/DC 6 kWc monophasé (2 strings 2 sectionneurs)
• Câbles et accessoires DC / AC
• Raccordement du coffret AC au TGBT monophasé
• Paramétrage et mise en service de l’onduleur
• Surveillance via FusionSolar avec connexion WLAN intégrée

L’onduleur Huawei SUN2000-6K-LB0 affiche un rendement européen annoncé de 97,2 %. Son indice de protection IP66 permet une installation en intérieur ou en extérieur selon les contraintes du site. Ses dimensions compactes, 425 × 376,5 × 150 mm, facilitent l’intégration dans un local technique résidentiel.

Pour mieux comprendre le principe, consultez la page dédiée à l’autoconsommation photovoltaïque.

Batterie virtuelle Urban Solar et gestion du surplus

La batterie virtuelle Urban Solar permet de valoriser l’électricité non consommée instantanément. Contrairement à une batterie physique, elle ne repose pas sur un stockage installé dans le logement. Le principe consiste à affecter le surplus produit à un service de stockage virtuel, selon les conditions du contrat souscrit.

Ce fonctionnement peut intéresser les foyers dont la consommation est plus forte le soir que pendant les heures de production. La journée, les panneaux alimentent les usages présents dans la maison. Le surplus suit ensuite le mode de valorisation prévu au dossier.

Le dimensionnement reste déterminant. Une puissance trop faible limite le taux de couverture solaire. Une puissance trop élevée peut produire un surplus important. L’étude doit donc tenir compte des usages électriques, des habitudes de vie, de la toiture disponible et de la solution retenue pour l’énergie non consommée.

Démarches administratives et raccordement

Le projet comprend les démarches d’urbanisme et la demande de raccordement Enedis. Ces étapes permettent de déclarer l’installation, de sécuriser le raccordement au réseau public et de préparer la mise en service.

Le chantier prévoit :

• Visite technique
• Installation de la centrale photovoltaïque
• Déclaration préalable de travaux
• Demande Consuel pour installation de production sans stockage physique
• Demande de raccordement Enedis

Les étapes officielles du raccordement sont détaillées sur le site d’Enedis.

Une étude solaire adaptée à chaque maison

Un projet photovoltaïque fiable demande une analyse précise de la toiture, du tableau électrique, des habitudes de consommation et du mode de valorisation du surplus. La puissance installée ne doit pas être choisie au hasard. Elle doit correspondre aux usages du foyer, à l’orientation du bâtiment et aux possibilités de raccordement.

Courant Solaire peut analyser une toiture, vérifier la cohérence entre puissance solaire et consommation, puis proposer une solution adaptée. Un échange technique permet de cadrer le matériel, les démarches et les contraintes réelles du logement avant toute installation sur une maison à Fenouillet.
